Введение в инструментальный цех литья под давлением (цех пресс-форм)
1. Общий обзор и основные функции
Инструментальный цех литья под давлением, обычно называемый цехом пресс-форм, является важнейшим элементом любого предприятия по производству пластмасс. В то время как машина для литья под давлением отвечает за изготовление деталей, пресс-форма (инструмент) — это сердце, определяющее геометрию, качество и однородность детали. Инструментальный цех — это специально оборудованная, контролируемая среда, где эти прецизионные инструменты хранятся, обслуживаются, ремонтируются и подготавливаются к производству.
К основным функциям цеха по обработке литьевых форм относятся:
Централизованное хранение пресс-форм: Защита дорогостоящих пресс-форм от повреждений и коррозии.
Профилактическое техническое обслуживание (ПТО): Очистка, смазка и осмотр пресс-форм для предотвращения непредвиденных поломок.
Ремонт и обслуживание: Ремонт поврежденных компонентов, таких как выталкивающие штифты, сердечники или трубки системы охлаждения.
Подготовка к замене пресс-формы: Предварительный нагрев и подготовка пресс-форм для минимизации времени простоя оборудования.

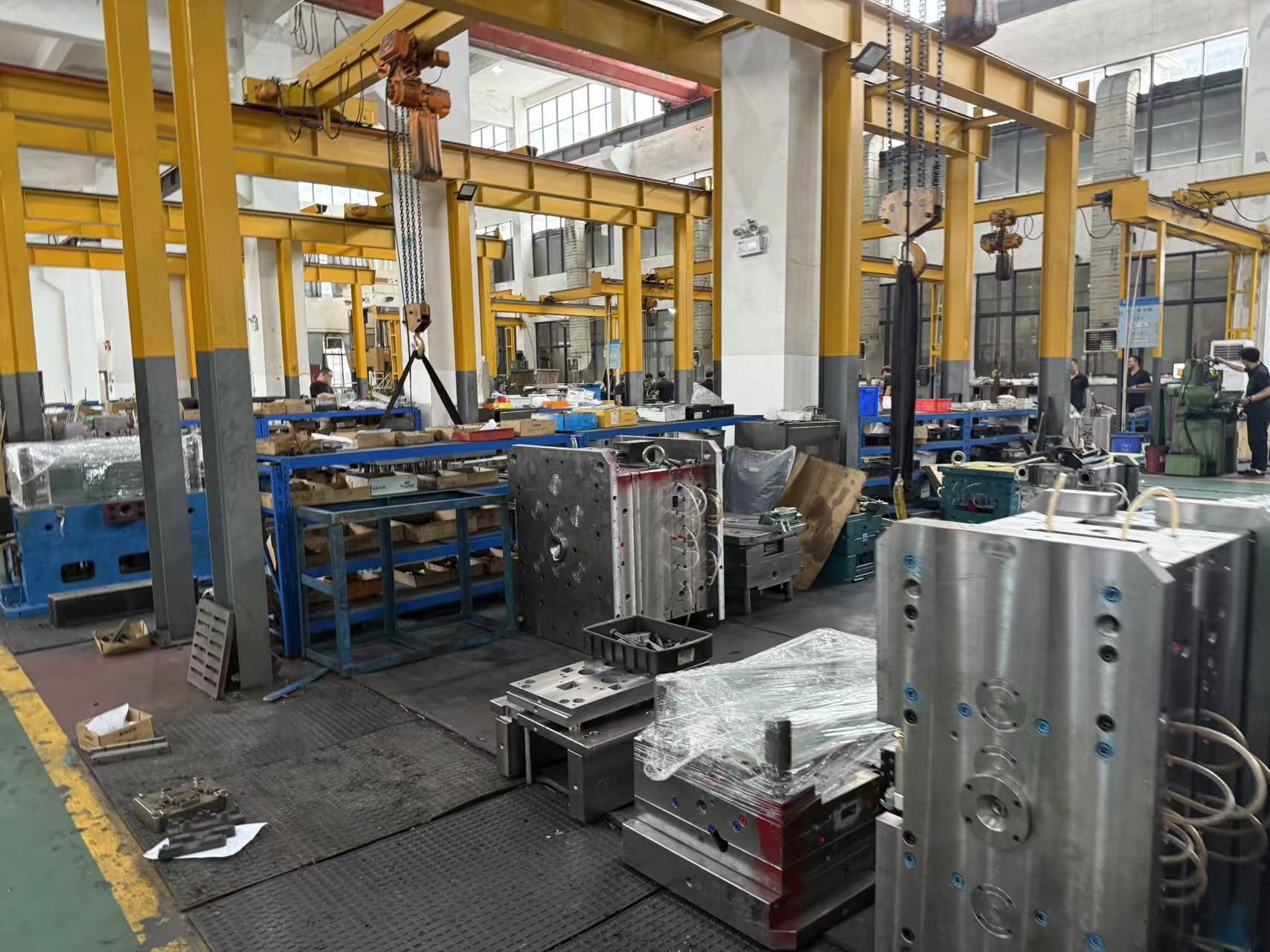

2. Ключевая инфраструктура и оборудование
Профессиональная формовочная мастерская отличается специализированным оборудованием. В отличие от обычных ремонтных цехов, инструментальный цех предназначен специально для работы с тяжелыми, прецизионными и высокотемпературными инструментами.
Стеллажи для хранения пресс-форм: Прочные стальные стеллажи с роликовыми подшипниками, позволяющие одному человеку безопасно перемещать многотонные пресс-формы. Каждый стеллаж обычно маркируется уникальным идентификатором для учета запасов.
Мостовой кран или поворотный кран: Незаменим для извлечения пресс-форм из станков или со стеллажей для хранения без повреждения краев или создания угрозы безопасности.
Печи для предварительного нагрева пресс-форм: Это имеет решающее значение для производительности. Доведение холодной пресс-формы до рабочей температуры (например, 40–80 °C) перед установкой на станок позволяет инструментальному цеху сократить брак, возникающий при нагреве, до 80%.
Сервисный стенд: Прочный верстак из нержавеющей стали с мягким ковриком для защиты сопрягаемых поверхностей пресс-формы во время очистки и осмотра.

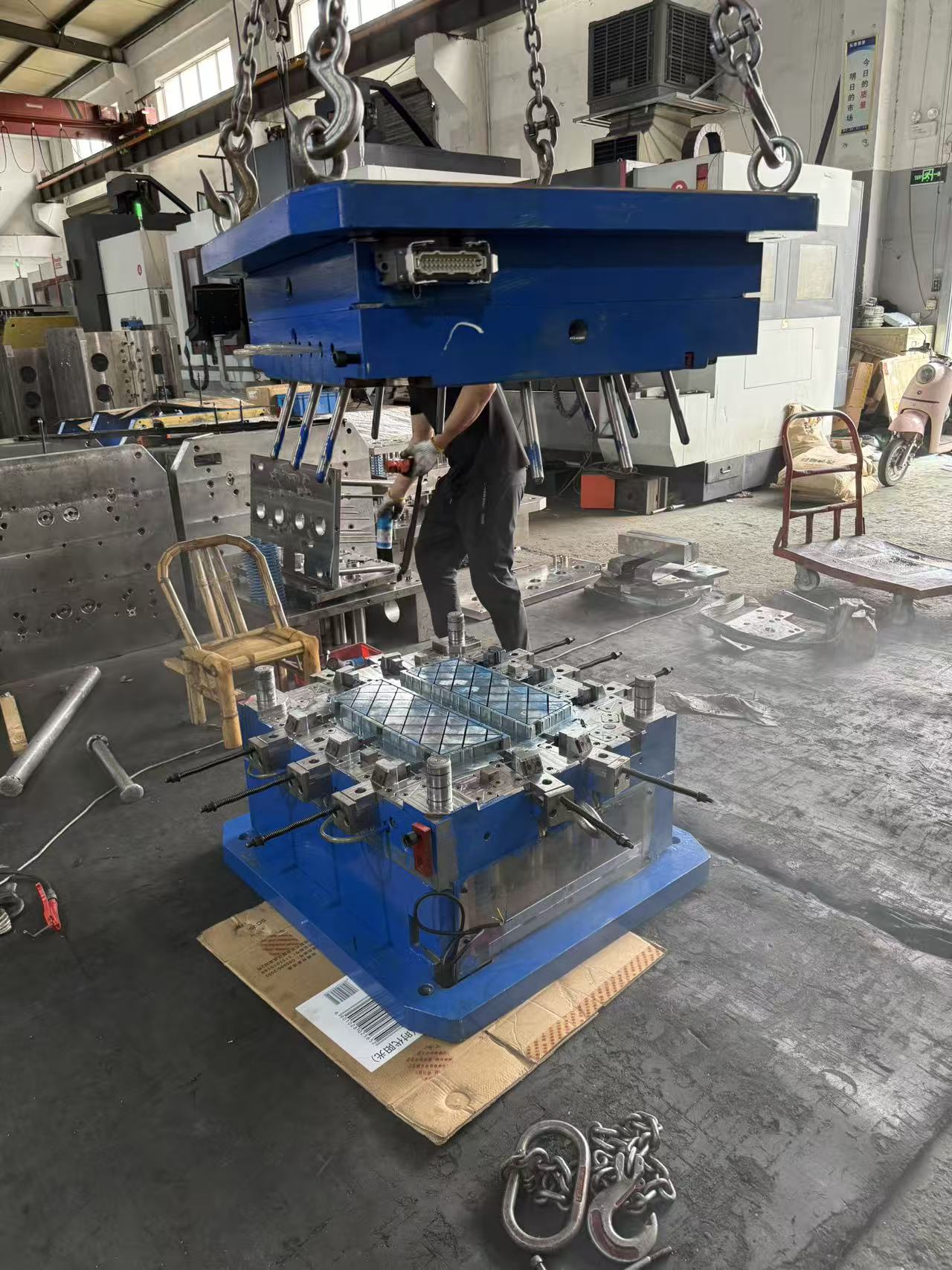

3. Зона сборки и ремонта пресс-форм
Это наиболее технически сложная секция литейного цеха. Литьевые формы подвергаются экстремальным давлениям (тоннажам) и температурам, что приводит к износу.
Плановое техническое обслуживание (выполняется после каждого производственного цикла):
Промывка водопроводных труб: Использование воздуха под высоким давлением или химических ванн для удаления накипи и ржавчины из каналов охлаждения обеспечивает эффективное время цикла.
Очистка поверхностей: Удаление остатков пластика (заусенцев) с линий разъема с помощью мягких медных скребков или ультразвуковых очистителей.
Смазка: Нанесение высокотемпературной смазки на выталкивающие штифты, направляющие и стойки.
Возможности ремонта (от легкого до среднего):
Хотя изготовление сложных пресс-форм может быть передано на аутсорсинг, хороший инструментальный цех справляется со следующим:
Полировка и шлифовка (удаление мелких вмятин с запорных клапанов).
Замена стандартных компонентов (втулок, выталкивающих штифтов, возвратных штифтов).
Мелкая точечная сварка (ремонт небольших трещин).
4. Подготовка пресс-формы (настройка) и рабочий процесс.
Эффективность работы цеха по обработке плесени напрямую влияет на... Общая эффективность оборудования (OEE) Заводской процесс. Медленная работа инструментального цеха приводит к нехватке ресурсов у станков.
Стандартная операционная процедура (СОП):
Запрос: Планировщик производства запрашивает пресс-форму с идентификатором № 203 для трехдневного цикла производства.
Получение: Оператор крана снимает пресс-форму со стеллажа и устанавливает ее на тележку.
Предварительный нагрев: Форма помещается в печь (обычно за 2-4 часа до того, как машина будет готова).
Проверка: В процессе нагрева техник проверяет наличие ослабленных винтов или сломанных пружин.
Подготовка к показу: Горячая форма подается в формовочную машину с прикрепленными к ней зажимными пластинами и водяными шлангами.
Ключевое правило: Пресс-формы должны поступать в машину при рабочей температуре. Установка холодной формы вызывает термический шок стали и требует 50-100 «прогревочных циклов», результаты которых подлежат утилизации.
5. Стандарты безопасности и охраны окружающей среды
Помещение для формовки является зоной повышенного риска из-за необходимости подъема тяжестей и риска защемления. Строгие протоколы безопасности включают в себя:
Ручная погрузка/разгрузка: Запрещено ручное поднятие пресс-форм весом более 20 кг; для всего остального необходимо использовать краны.
Блокировка/маркировка (LOTO): Перед началом работ необходимо убедиться, что водопроводные и электрические трубы, подающие воду к пресс-форме, отключены.
Средства индивидуальной защиты (СИЗ): Обязательно ношение ботинок со стальными носками, ударопрочных перчаток и защитных очков.
Контроль коррозии: Для предотвращения образования ржавчины на полированных стальных поверхностях необходимо поддерживать влажность в складском помещении ниже 50%.
6. Заключение
Инструментальный цех литья под давлением — это не просто кладовка; это стратегический центр прибыли. Хорошо организованный цех сокращает время подготовки пресс-форм с часов до минут, исключает брак, вызванный загрязнением оснастки, и продлевает срок службы пресс-формы с 500 000 циклов до более чем 2 миллионов циклов. Инвестируя в надлежащие стеллажи, печи предварительного нагрева и квалифицированных специалистов, производители обеспечивают производительность и прибыльность своих литьевых машин — самых дорогостоящих активов на заводе.
